詳解線掃相機的三種照明方式
時間：2022.08.25
分享:
什么是線掃相機
？線掃相機定義為圖像獲取一維也可以說是1D信息相機。從本質來講，線掃相機與面陣相機區別非常的大，線掃相機是由傳感器組成的線性陣列，不是傳統意義上的二維矩陣。通過系統的一維攝像機獲得二維圖像，圖像在目標運動中逐行建立。

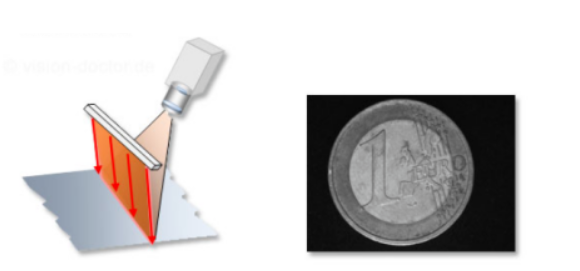

三種照明方式之明場照明
明場照明是使用線性掃描相機進行表面檢查的標準方法。相機和照明設備的布置應使相機處于照明設備的反射角（入射角）=反射角)。
這樣，就可以檢測到盡可能多的入射光。這在反射材料的情況下特別有效。這樣，明亮的區域是明亮的，黑暗的區域是黑暗的。如果表面結構的角度不適合對齊而是傾斜，它們在相機圖像中也會顯得非常暗。表面劃痕或傾斜相位在圖像中有較深的灰色陰影。

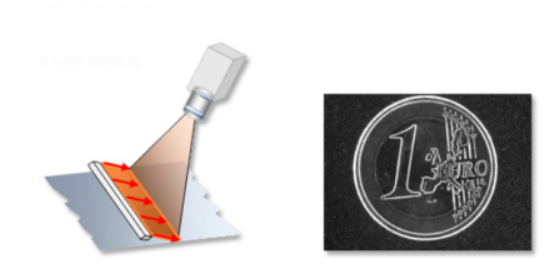

三種照明方式之暗場照明
線掃相機
也可用于實現暗場效果。因此，照明不會從反射角度瞄準組件，而是明顯更平整。直接反射的光不會進入相機，所以場看起來很暗，所以相機只能檢測到微弱的雜散光。該技術需要大量的光。由于其表面不均勻，劃痕、間隙、標高或浮雕在散射光下顯得明亮。檢測光滑

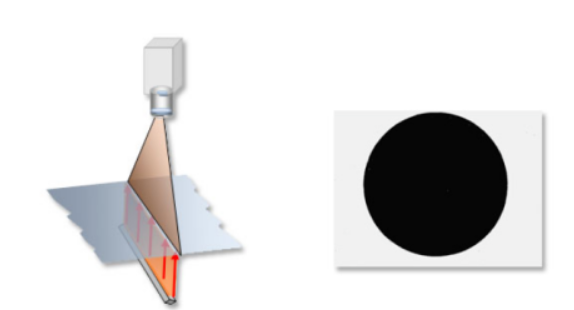

三種照明方式之背光照明
在這種照明條件下，相機和照明正好相對，測試對象在它們之間。這樣可以看到不透明材料的輪廓，檢測邊緣破裂，測量組件。透明物體(如
玻璃、金屬箔等。)可用于使材料中的氣泡或裂紋或邊緣碎片可見。
